Le Track-Ir y a pas a dire , c'est le pied !
Mais à 180€ on y réfléchit à deux fois .

Suite à la découverte de freelook ( http://www.freelook.org ), un freeware qui dans les grandes lignes permet de faire de la capture de mouvement tout comme le Track-Ir grâce a une web-cam toute bête , je me suis intéressé à la chose .

Dans un premier temps uniquement grace à la réflexion d'une source lumineuse , possible mais pas sans inconvénients ni difficultées . Il devenait évident de contourner les problèmes liés à l' éclairement et au choix de la surface réfléchissante par une solution proposée par les concepteurs de freelook : l' utilisation de LED comme source lumineuse .

La solution retenue ici n' est qu'une parmis tant d'autres et répond aux besoins particuliers que j' avais définit, a savoir
-L'utilisation de plusieurs sources d' alimentations électriques possibles.
-Le montage de plusieurs types de LED ( Ir notament , je souhaitait vérifier la possibilitée d' utiliser ce type de led )
-Le faible cout de réalisation avec prioritée aux pièces de récupération ( pas difficile avec se genre de montage très simple )

1 l'alimentation électrique :
Mon choix c'est porté sur un chargeur de portable , j'en ai 3 identiques à ma disposition et il fournit un courant stable et pas très élevé (3.7V)

2 le support de LED
Il sera réalisé à partir d'un morceau de fil électrique (2.5mm) d' environ 20 cms pour la partie support et d' un cable de récupération provenant d' une carte son et muni d' un connecteur à son extrèmitée . Le pas étant normalisé (2.54 mm ) les LEDs entrent facilement et fonctionnement sans soudures .


Ces deux parties seront indépendantes pour répondre aux critères définit précédemment .
La tension du chargeur sera abaissé pour permettre le fonctionnement optimal de la LED grace à une résistance qui sera soudée entre le cable et la fiche jack .

Le support de led sera fixé au casque grace à quelques colliers nylons et relié à l'alimentation par une fiche jack .

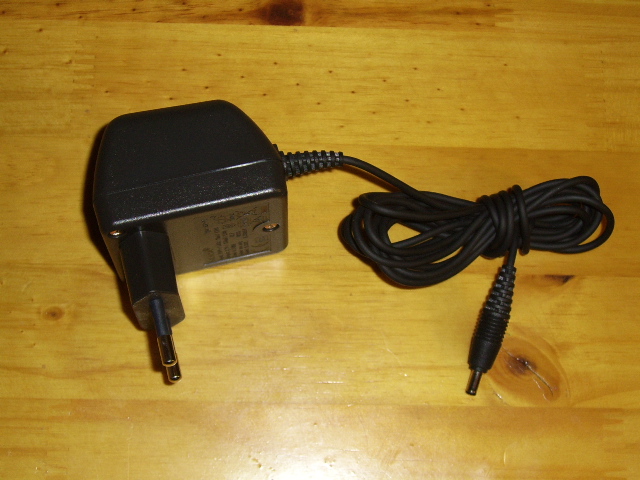

chargeur


Provient d' un ancien télephone portable nokia , il délivre une tension de 3.7V sous 355 mA au maximum

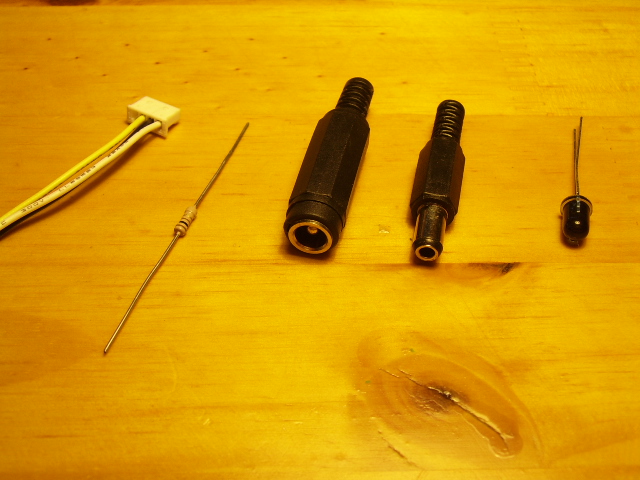

Cable de récupération avec connecteur ,Résistance , Fiches Jack male/femelle , LED ( ici une Ir ) 5mm

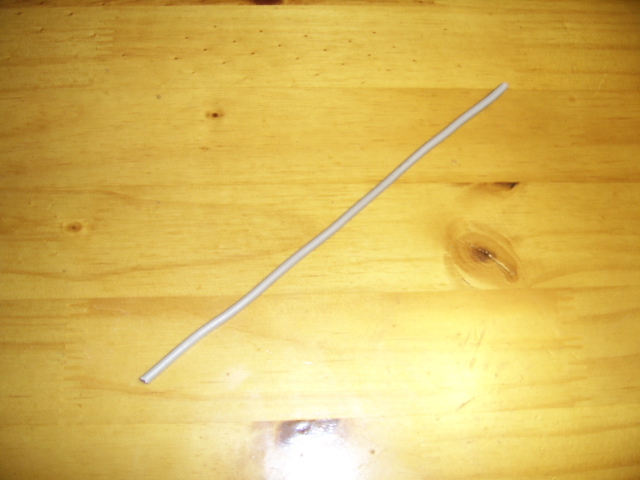

Un bout de fil électrique

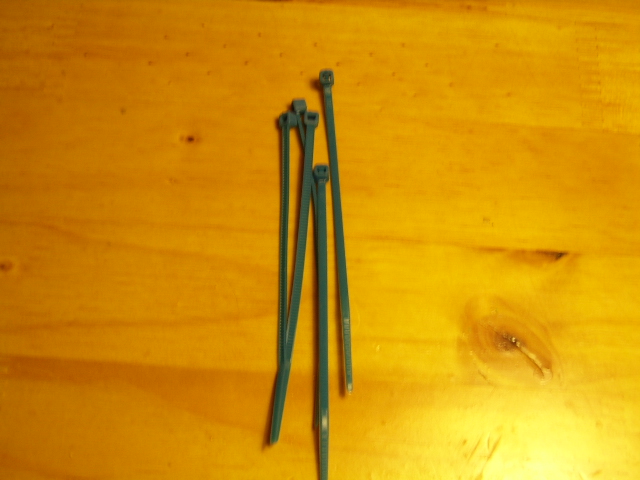

Quelques colliers nylons



Premier boulot , l' alimentation .

On a donc une tension de 3.7V et je veut utiliser des LEDs de différents type ( Ir en particulier ) . Problème , la tension de seuil n' est pas forcément identique suivant le type de LED , certaines nécéssitent des tensions avoisinant les 3V voire plus ( LED haute intensitée ou LED spéciales ) . Pour ma part les LEDs standard et Ir me suffisent pour le moment .
Les LEDs Ir travaillent entre 1.2V et 1.8V
Les LED Standard ( hors couleurs spéciales genre Blanc ou bleue ) 1.5V et 2V ( à la louche )

En prenant 1.7V je couvre l' essentiel de mes besoins et cela correspond normalement à la tension de seuil d' une LED standard .

il faut donc baisser la tension de sortie du chargeur grace a une résistance , mais comment calculer sa valeur !

La loi de l' ohm ou : U( Volts ) = R ( Ohms ) * I ( Ampères ) c' est facile et ca sert à tout :

On calcule d'abord la valeur de la tension dont on a besoin : ici 3.7-1.7=2V ! Facile pour le moment

Sachant qu' une LED consomme 20 mA ( 0.02 A ) ca nous donne : 2= R * 0.02 soit R= 100 Ohms ( code couleur : Maron Noir Maron ) Ca fait une valeur tout ronde , courante et facile à trouver ! le top

on vérifie la puissance dissipée ( c' est le boulot de la résistance , baisser la tension en la transformant en chaleur P( Watts ) = U ( Volts ) * I ( Ampères ) ce qui nous donne 0.04 W un modèle 1/4 de watt sera donc très largement suffisant ( et moins cher )

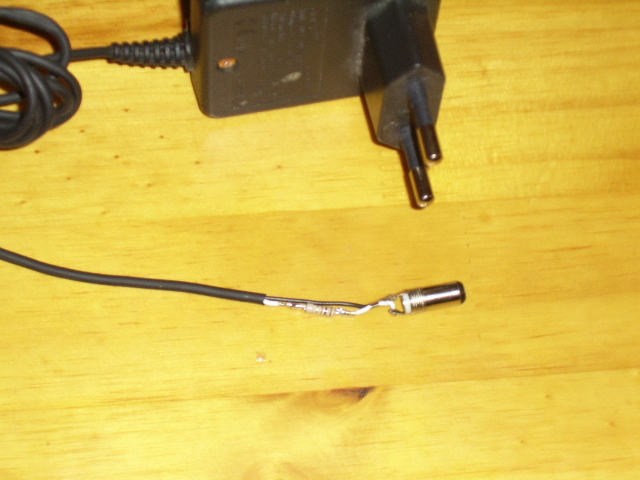

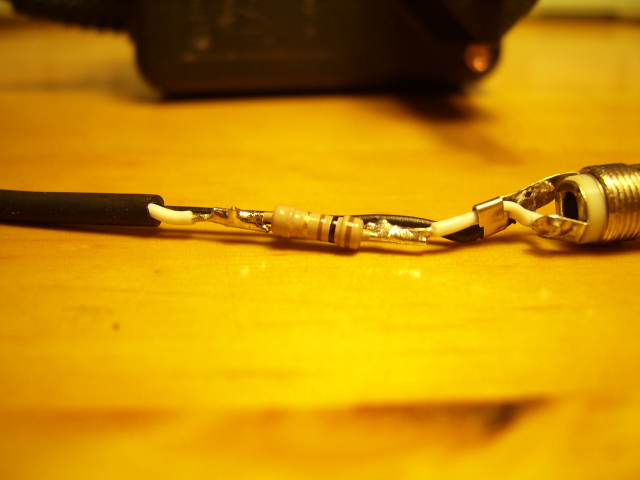

élimination de la fiche d' origine , soudure de la résistance , et montage de la nouvelle fiche d' alimentation :



Le connecteur LED et son support :

Ici rien de compliqué , le fait d' abaisser directement la tension sur le chargeur simplifie à l' extrème le reste du montage qui consiste justa à fabriquer une "ralonge" munie à une extrémitée d' un connecteur acceuillant la LED et de l' autre la fiche Jack Femelle pour recevoir l' alimentation . Le tout est maintenue sur le Fil électrique par des colliers nylons et le tout fixé sur le casque grace à ces mêmes colliers sur le support du micro . Les pattes de la LED sont coupées pour permetre une bonne tenue dans le connecteur . La patte la plus longue identifie le + et le méplat sur le boitier est possitionné sur le - , pas de souci en cas d' invertion , c' est l' une des caractéristiques des diodes ( et les LEDs sont des diodes ) elles bloquent ( jusqu'à une certaine limite ) le courant en sens inverse .

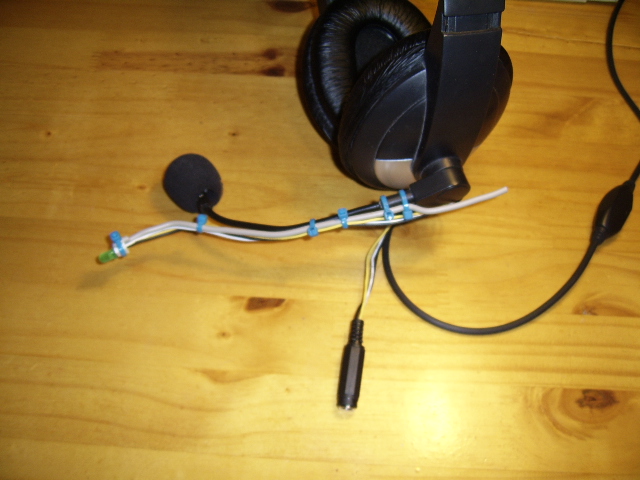

Le tout monté sur le support micro

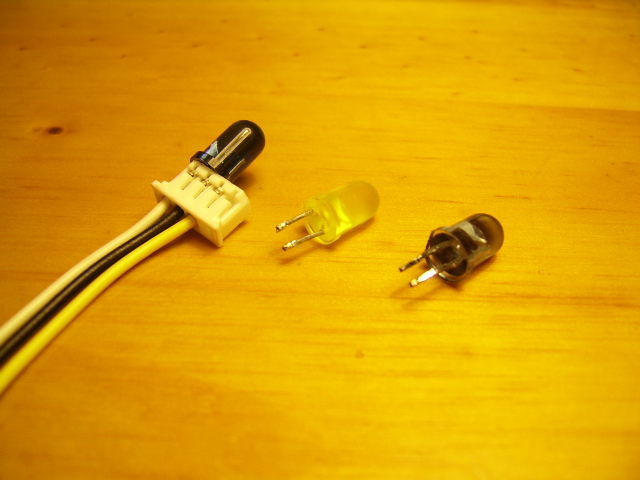

Vous remarquerez que la LED ici installée est une LED standard avec un boitier dépoli . C' est le type de LED qui a donné le meilleur résultat , les LED Ir fonctionnent parfaitement mais le modèle que j' ai utilisé à un angle de dispertion du rayonnement Ir très réduit et la Web-cam perd l' accrochage très rapidement . Avec les LED Standard en boitier dépoli ce problème disparait et ce même avec des angles important .

Ceci ne veut pas dire que la LED Ir est inexploitable , mais il conviendra d' en choisir une avec un angle de dispertion plus important .

Voila ! a vos fers à souder .

Le TIRDP ( Track Ir Du Pauvre ) V2.0 est arrivé !!!

je l' avoue le premier était un bricolage a l' arache , un proto quoi ! Montage en 10 mututes chrono et encore la moitiée tu temps à été nécessaire pour rassembler tous les outils .

Pour celui ci j' ai utilisé exactement la même technique ( fil de cuivre courbé à une extrémité pour servir de support à la fiche qui acceuille la LED )

le reste est composé d' un morceau de cable RCA de récupération , une barrette sécable H10 et son pendant femelle et pour solidariser le tout de la gaine thermo rétractable


Je coupe ensuite la barette H10 ainsi que la partie femelle ( perte d' un emplacement à chaque fois car celle ci n' est pas sécable mais on peut en rédiure la taille facilement avec une pince coupante et un p'tit coup de cutter pour mettre tout ca au propre .

Désolé le reste est flou! Ma lampe d' architecte vient de rendre l' âme , socle cassé .

ensuite après étamage , soudage des fils , isolation si nécéssaire ( le chaterton est très efficace à défault de gaine thermo adaptée ) on place la Fiche qui servira à acceuillir la LED dans un morceau de gaine thermo , on glisse ensuite le fil de cuivre .


àprès ajustage ( j' ai pris soin de ne pas metre les deux lumières qui servent au blocquage des cosse en contact avec le fil de cuivre ) on chauffe la gaine et voila le résultat .


Comme pour la version précédente , le tout sera fixé au casque grace aux colliers nylons ( exeption faite du support de led , la gaine thermo suffit largment )


Celui ci meusure 5 cms et est fixé au plus près du micro .

L' alimentation a recu le même traitement et est maintenant pourvue du meme connecteur que le support de LED
